Spesifikasi produk

Parameter serat

parameter	LC Fiber Optical Adapter
	Sm			Mm
	Pc	UPC	APC	Pc
Kehilangan penyisipan	Kurang daripada atau sama dengan 0.2dB	Kurang daripada atau sama dengan 0.2dB	Kurang daripada atau sama dengan 0.2dB	Kurang daripada atau sama dengan 0.2dB
Kehilangan alternation	Kurang daripada atau sama dengan 0.2dB
Kebolehulangan	Kurang daripada atau sama dengan 0.2dB
Ketahanan	Perubahan 1000 masa interpolasi kurang dari 0.2dB
Suhu kerja	-40 ~ 85 darjah
Suhu penyimpanan	-40 ~ 85 darjah

Spesifikasi

Bahan	Gangsa fosfor, lengan seramik kobalt oksida
Jenis penyambung	LC
Jenis muka akhir	UPC
Jenis serat	Sm
Teras	Dx
Kehilangan penyisipan	0.2dB
Kerugian pulangan	50db
Pertukaran	0.2dB
Warna	Biru
Bahan perumahan	Plastik
Ketahanan	1000 kali

Penyesuai optik serat SC

Cangkangnya adalah segi empat tepat, dan dimensi struktur pin dan lengan gandingan yang digunakan adalah sama dengan jenis FC,.

Penyesuai optik serat FC

Penyesuai optik serat FC adalah singkatan untuk penyambung ferrule, menunjukkan bahawa kaedah tetulang luarannya menggunakan lengan logam dan kaedah pengikat adalah skru skru.

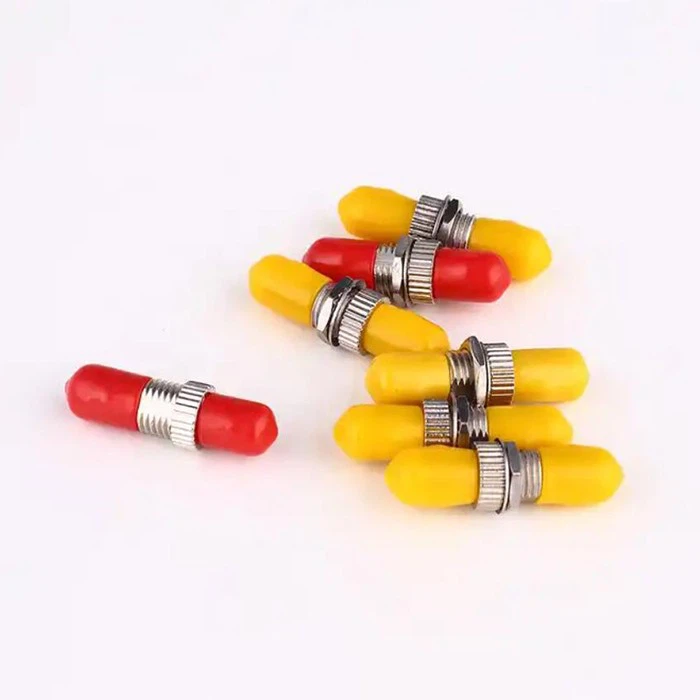

Penyesuai optik stat

Struktur penguncian jenis buckle dengan kunci memastikan penjajaran yang tepat semasa sambungan, kekuatan tegangan yang kuat, kedudukan kunci logam, dan meningkatkan kebolehulangan dan ketahanan penyesuai.

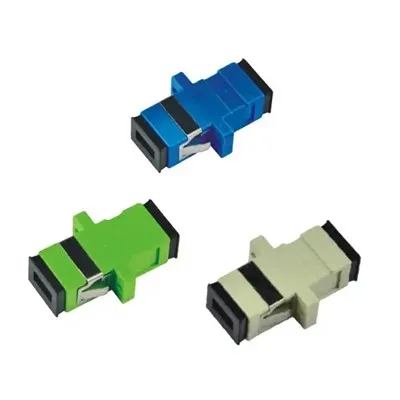

Penyesuai serat APC UPC

PC (hubungan fizikal), hubungan fizikal. PC adalah tanah dan digilap pada permukaan mikrosfera, dan permukaan sisipan adalah tanah ke permukaan sfera yang sedikit.

LC Fiber Optical Adapter

Dibuat dengan mekanisme selak modular (RJ) yang mudah dikendalikan. Saiz kecil pin dan lengan yang digunakan meningkatkan ketumpatan penyambung serat optik dalam bingkai pengedaran serat optik.

Apakah penyesuai optik serat LC?

LC Fiber Optic Adapter boleh digunakan untuk menyambungkan kord patch LC atau penyambung LC. LC Fiber Optic Adapter mengamalkan mekanisme selak soket modular, yang sangat mudah untuk beroperasi. Penyesuai serat optik LC menggunakan pin dan lengan yang lebih kecil, yang sangat meningkatkan ketumpatan penyambung serat optik.
Penyesuai serat LC mempunyai simplex, dupleks, dan jenis quad. Menurut dimensi pemasangan anda, penyesuai dupleks LC mempunyai jenis SC, dan jenis persegi yang tersedia. Penyesuai Dupleks Jenis LC SC mempunyai
Dimensi lubang pemasangan yang sama seperti penyesuai SC Simplex. LC Quad Adapter adalah sejenis penyesuai 4-teras, kedudukan lubang pemasangan serasi dengan penyesuai dupleks SC.

Manfaat Penyesuai Optik Serat LC

Sederhana untuk beroperasi, stabil
LC Fiber Optical Adapter adalah mudah untuk beroperasi, stabil dan boleh dipercayai, mempunyai kehidupan yang panjang, mudah dijaga, dan sangat murah. Mereka bertanggungjawab untuk menghubungkan peranti dan sistem supaya laluan optik boleh dihantar mengikut saluran yang diperlukan untuk mencapai tujuan yang dimaksudkan, dan boleh diputuskan pada bila -bila masa. Penyambung gentian optik boleh mendekatkan dua muka akhir gentian optik supaya output tenaga cahaya oleh serat optik menghantar boleh ditambah dengan serat optik yang menerima ke tahap maksimum.

Mempunyai tepat, yang telah ditetapkan
Penyambung serat optik LC datang dalam pelbagai bentuk. Penyambung yang biasanya digunakan dalam Rangkaian Epon adalah penyambung APC. Wajah akhir APC adalah tanah ke sudut darjah 8 - untuk mengurangkan pantulan. Kerugian pulangan standard perindustriannya ialah - 60db. Penyambung APC mempunyai sudut yang tepat, yang telah ditetapkan, radii yang telah ditetapkan, dan lengan pra-digilap, yang dapat memberikan prestasi yang sangat baik dan dapat digunakan dengan konfigurasi utama padat dengan atau tanpa piawaian NTT-FC.

Prestasi kos tinggi
LC Fiber Optical Adapter mempunyai banyak kelebihan, yang menjadikan mereka memainkan peranan yang semakin penting dalam sambungan gentian optik. Mereka adalah komponen sambungan yang tidak mencolok tetapi sangat kritikal dengan ciri -ciri kepraktisan yang kuat dan prestasi kos yang tinggi. Mereka digunakan secara meluas, terutamanya untuk rangkaian TV, rangkaian kawasan tempatan, penghantaran video, sistem komunikasi gentian optik, dan fiber FTTH - ke - aplikasi rumah -. Penyesuai serat optik adalah pilihan dan penyelesaian yang baik.

Jenis penyesuai optik serat LC

Penyesuai Fiber Optik FC
FC (Penyambung Ferrule atau Saluran Serat) Penyesuai serat optik adalah lengan logam dan lengan zirkonia; Mereka digunakan untuk menghubungkan penyambung dan komponen FC Fiber Optic. FC adalah salah satu jenis penyambung gentian optik awal yang dibangunkan namun ia masih banyak digunakan hari ini. Penyesuai dan peralatan serat optik FC dikenali untuk aplikasi umum dan purata dalam komunikasi gentian optik. Kami membekalkan penyesuai serat optik FC, termasuk jenis persegi, jenis D tunggal dan jenis D double, dalam mod tunggal dan versi multimode. Semua penyesuai ini adalah dengan perumahan logam dan lengan seramik, untuk penyesuai serat FC multimode terdapat jenis perumahan gangsa pilihan.

MT - RJ Fiber Optic Adapter
RJ MT - menggunakan dua serat dan mengintegrasikannya ke dalam reka bentuk tunggal yang kelihatan sama dengan penyambung modular RJ45 hitam. Penjajaran diselesaikan melalui penggunaan dua pin yang pasangan dengan penyambung. Jack Transceiver yang terdapat pada NIC dan peralatan biasanya mempunyai pin yang dibina ke dalamnya. Pengguna perlu berhati -hati bahawa satu penyambung mempunyai penjajaran pin apabila mengawan dua kabel RJ MT - melalui pengganding.

Penyesuai Ooptic Mu Fiber
Penyesuai MU Optik termasuk penyesuai optik MU singlemode dan penyesuai optik MU multimode.MU Adapter adalah peranti mekanikal yang direka untuk menyelaraskan serat - penyambung optik. Ia mengandungi lengan interconnect, yang memegang dua ferrules bersama -sama. Adapter optik adalah kira -kira separuh saiz sc coupler dan menggunakan lengan zirkonia untuk penjajaran ketepatan.

Penyesuai gentian optik MTP/MPO
Serat MTP/MPO ke Coupler Fiber melaksanakan sambungan penyambung serat optik MTP/MPO dalam garis gentian optik.MTP/MPO Serat ke coupler serat hanya menghasilkan sedikit kerugian untuk melaksanakan laluan optik lancar. Ia menjadikan dua dok ketepatan muka akhir, yang boleh membuat tenaga ringan dari serat optik pemancar ditambah kepada serat optik penerima dengan cekap dan akan mengurangkan kesan minimum kerana hubungan optik intervensi sistem.

Penyesuai gentian optik din
DIN Fiber Optic Adapter melaksanakan sambungan penyambung gentian optik DIN dalam garis gentian optik. Ia hanya menghasilkan sedikit kerugian untuk melaksanakan laluan optik yang lancar. DIN Fiber Optic Adapter menjadikan dua dok ketepatan muka akhir, yang boleh membuat tenaga ringan dari serat optik pemancar ditambah kepada penerima serat optik dengan cekap & akan mengurangkan kesan kepada minimum kerana hubungan optik intervensi sistem.

Penyesuai Fiber Optik Tenaga Tinggi SMA
Penyambung serat optik SMA adalah penyambung gentian optik generasi pertama dan berdasarkan penyambung frekuensi radio (RF) yang sedia ada yang digunakan secara meluas di dunia RF. Jenis penyambung ini hanya boleh digunakan untuk kabel multimode dan secara amnya mempunyai prestasi yang buruk apabila dibandingkan dengan penyambung serat generasi kedua (SC, ST dan FC).

Apakah bidang aplikasi penyesuai optik serat LC

Penyambung LC (Lucent Connector) digunakan secara meluas dalam pelbagai senario dalam rangkaian serat optik, termasuk pusat data, rangkaian telekomunikasi, dan rangkaian perusahaan. Berikut adalah aplikasi penyesuai optik serat LC dalam senario ini:

Pusat Data:Pusat data adalah tempat yang memerlukan sejumlah besar sambungan gentian optik, dan penyambung LC telah menjadi salah satu penyambung yang paling biasa di pusat data kerana saiz padat dan ketumpatan tinggi. Penyambung LC boleh memberikan ketumpatan pelabuhan tinggi, yang membolehkan pusat data menyokong sejumlah besar sambungan serat dan dengan berkesan menggunakan ruang rak terhad. Gunakan penyambung LC untuk penghantaran serat optik yang cepat dan boleh dipercayai antara pelayan, peranti penyimpanan dan peralatan rangkaian di pusat data.

Rangkaian Telekom:LC Fiber Optical Adapter juga digunakan secara meluas dalam rangkaian telekomunikasi. Serat optik memainkan peranan penting dalam rangkaian telekomunikasi sebagai medium penghantaran, dan penyambung LC, sebagai salah satu piawaian untuk antara muka serat optik, digunakan untuk menghubungkan peralatan penghantaran serat optik, suis serat optik, splitter gentian optik dan peralatan lain. Oleh kerana reka bentuk miniatur penyambung LC, sambungan serat optik ketumpatan tinggi - boleh dicapai dalam peralatan telekomunikasi, menyediakan penghantaran data kelajuan tinggi - dan penghantaran isyarat yang boleh dipercayai.

Rangkaian Enterprise:Penyambung LC juga digunakan secara meluas dalam rangkaian perusahaan. Rangkaian Enterprise perlu menyokong penghantaran data skala besar - dan komunikasi kelajuan tinggi -, dan penyambung LC dapat memenuhi keperluan ini. Ia sesuai untuk menyambungkan pelbagai peranti rangkaian, seperti suis, router, pelayan, dan lain -lain kerana rangkaian perusahaan sering memerlukan kabel fleksibel dan mudah - ke - menguruskan sistem kabel, saiz kompak penyambung LC dan kemudahan pengurusan menjadikannya pilihan yang ideal.

LC Fiber Optical Adapter memainkan peranan penting dalam merealisasikan kelajuan tinggi -, tinggi - ketumpatan serat optik ketumpatan. Apabila kadar penghantaran serat optik meningkat, seperti 10Gbps, 40Gbps, 100Gbps atau keperluan kelajuan yang lebih tinggi, penyambung LC dapat memberikan kehilangan sisipan yang rendah dan prestasi penghantaran isyarat yang dioptimumkan untuk memastikan penghantaran stabil tinggi- isyarat optik kelajuan tinggi. Pada masa yang sama, ciri -ciri ketumpatan tinggi - penyambung LC membolehkan lebih banyak sambungan serat optik disokong dalam ruang yang terhad, memberikan ketumpatan pelabuhan yang lebih tinggi dan data.

LC vs SC: Apakah perbezaannya?

Penyambung SC dan LC berkongsi banyak ciri. Sebagai contoh, mereka menyediakan penyisipan yang hampir sama dan kehilangan pulangan dan kedua -duanya digunakan di pusat data atau bilik pelayan. Jadi, apa yang menjadikan penyambung SC dan LC berbeza antara satu sama lain? Baca terus untuk maklumat lanjut.

Saiz ferrule
A 'ferrule' adalah tiub kecil atau peranti mekanikal yang diletakkan di hujung penyambung untuk melindungi serat. Penyambung SC mempunyai ferrule 2.5mm manakala LC mempunyai ferrule 1.25mm, iaitu separuh daripada SC.
Saiz kecil penyambung LC menjadikannya lebih kerap digunakan apabila terdapat 'kolam' kabel serat optik yang dekat antara satu sama lain, termasuk pejabat dan pusat data.

Mekanisme
Penyambung SC berfungsi dengan mekanisme tarik -, yang bermaksud bahawa ia akan diletakkan atau didorong apabila anda menekan sesuatu dan bukannya beralih atau menolak ke arah arah.
Walau bagaimanapun, penyambung LC berfungsi menggunakan selak, menggantikan kaedah Pierce untuk kesederhanaan dan miniaturisasi supaya ia mempunyai permintaan yang lebih tinggi.

Kos
Berbanding dengan penyambung SC, kos penyambung LC lebih tinggi kerana reka bentuk rumit dan inovatif mereka. Penyambung SC boleh lebih mahal - berkesan kerana mereka mempunyai pembinaan yang agak mudah dan teknologi matang.

Ketahanan
Kedua -dua penyambung gentian optik mempunyai kapasiti yang sama untuk kehilangan sisipan (isyarat atau paket data 0.25 hingga 0.5db) dan nilai kerugian pulangan dan berfungsi dengan baik untuk kelajuan yang sangat tinggi dan panjang - ketahanan sambungan yang berkekalan.
Tetapi mereka mempunyai kitaran mengawan yang berbeza. Jangka hayat penyambung SC adalah 1000 kitaran mengawan, manakala penyambung LC adalah 500 kitaran mengawan.

Aplikasi
Penyambung SC dan LC adalah kritikal untuk pembangunan infrastruktur internet kelajuan tinggi -.

Penyambung LC biasanya digunakan dalam aplikasi ketumpatan tinggi - dalam telekomunikasi, panel patch serat optik untuk pusat data dan bilik pelayan.

Bagaimana untuk memilih penyesuai optik serat LC?

Walaupun banyak penyesuai gentian optik kelihatan sangat serupa, mereka berbeza dengan kualiti dan prestasi. Penyesuai serat dalam pautan boleh menjejaskan penghantaran serat optik. Jadi bagaimana untuk memilih yang betul? Berikut adalah beberapa faktor yang perlu anda pertimbangkan.

1. Keperluan Sambungan

Anda harus mengenal pasti jenis kabel serat optik LC dan penyambung yang anda perlukan untuk memilih penyesuai serat yang sepadan. Sekiranya anda perlu menyambungkan dua kabel patch serat yang sama, pilih saja penyesuai serat SC, LC, ST, atau FC. Untuk menghubungkan dua kabel patch serat dengan penyambung yang berbeza, anda perlu memilih penyesuai serat optik hibrid.

2. Kehilangan penyisipan

Pelemahan boleh berlaku jika anda memasukkan penyesuai optik serat LC ke dalam penyesuai serat. Oleh itu, anda perlu mempertimbangkan kehilangan penyisipan penyesuai serat. Membeli penyesuai serat optik dari pengeluar yang boleh dipercayai dapat membantu memastikan kualiti. Secara umum, penyesuai serat diperlukan bahawa kehilangan sisipan kurang daripada 0.2 dB. Di samping itu, anda juga harus mempertimbangkan sifat -sifat kabel dan penyambung serat optik.

3. Bahan lengan

Lengan penjajaran adalah komponen penting untuk penjajaran yang tepat. Ia boleh dibuat daripada bahan logam atau seramik. Berbanding dengan lengan penjajaran logam, lengan penjajaran yang diperbuat daripada bahan seramik lebih mantap dan kurang terdedah kepada ubah bentuk kerana seramik mempunyai struktur kristal yang stabil. Lengan penjajaran seramik dapat mengekalkan ketepatan mekanikal yang tinggi dari masa ke masa.

4. Ketahanan

Pilih penyesuai serat optik yang dapat menahan penyisipan dan penyingkiran yang kerap. Penyesuai serat yang berkualiti harus menahan sehingga 1000 kali memasang dan mencabut masa tanpa prestasi yang merendahkan.

Bagaimana Membersihkan Penyesuai Optik Serat LC?

Walaupun penyesuai serat optik LC agak kecil dan tergolong dalam bahagian kecil kabel gentian optik, ia tidak menjejaskan kepentingannya dalam sistem kabel serat optik. Seperti peralatan gentian optik yang lain, ia perlu dibersihkan. Terdapat dua kaedah pembersihan utama, iaitu hubungan dan bukan - pembersihan kenalan.

Kaedah pembersihan hubungi

Habuk - kertas mengelap percuma atau debu - kain pembersih percuma; Gunakan habuk - kertas percuma atau habuk - kain percuma dengan alkohol kumbahan untuk mengelap muka akhir penyambung serat optik.
Kotak pembersihan serat optik jenis kaset; Peranan khas pita mengelap dipasang di selongsong yang boleh dilancarkan, dan prinsipnya adalah menggunakan pelekat yang kuat pada pita mengelap untuk melekatkan kotoran pada muka akhir penyambung serat.
Pena pembersihan serat khas; Fiber - Pena pembersihan optik digunakan secara khusus untuk membersihkan bahagian dalam penyesuai serat atau muka akhir ferrule. Kaedahnya sangat mudah. Akhir pengisian semula dimasukkan ke dalam lengan seramik penyesuai dan boleh dibersihkan dengan satu push. Muka akhir.

Bukan - Kaedah pembersihan kenalan

1. Kaedah pembersihan ultrasonik pada masa kini, instrumen pembersihan ultrasonik di pasaran mengamalkan kaedah pembersihan ini, dan cecair pembersihan berubah menjadi "lajur cecair" ultrasonik untuk dihantar ke muka akhir penyambung serat.

2.High - Kaedah meniup udara tekanan; Cecair pembersihan ditunjukkan pada muka akhir penyambung serat, dan kemudian gas tekanan tinggi - digunakan untuk menyelaraskan muka akhir penyambung untuk membersihkan muka akhir.

Soalan Lazim

S: Apakah perbezaan antara penyesuai optik serat LC dan penyesuai serat SC?

A: Penyambung SC mempunyai ferrule 2.5mm manakala LC mempunyai ferrule 1.25mm, iaitu separuh daripada SC. Saiz kecil penyambung LC menjadikannya lebih kerap digunakan apabila terdapat 'kolam' kabel serat optik yang dekat antara satu sama lain, termasuk pejabat dan pusat data.

S: Apakah maksud LC pada SFP?

A: Penyambung LC: Dibangunkan oleh Lucent Technologies, yang kini dimiliki oleh Nokia, penyambung Lucent agak baru dan juga menggunakan mekanisme Push dan Pull. Pada masa -masa, penyambung ini juga dirujuk sebagai versi penyambung SC yang lebih kecil kerana mereka menggunakan selak dengan ferrules kecil.

S: Apakah maksud LC dalam serat?

A: Penyambung LC (aka: penyambung Lucent, Little, atau Local) direka sebagai penyambung tarik - yang dikunci dengan selak untuk mengamankan kabel. Pada kira -kira separuh saiz penyambung SC, LC kini menjadi pilihan pilihan untuk sambungan ketumpatan tinggi -.

S: Apakah maksud LC pada penyambung?

A: LC adalah yang paling biasa dari antara muka optik warisan yang digunakan dalam aplikasi rangkaian volum tinggi hari ini. Lucent Technologies menghasilkan penyambung LC pertama dan namanya berasal dari penyambung Lucent; Walau bagaimanapun, singkatan kadang -kadang digambarkan sebagai penyambung kecil, penyambung cahaya, dan penyambung tempatan.

S: Apakah kelebihan penyesuai optik serat LC?

A: Kelebihan utama penyambung LC adalah faktor kecil -, yang menjadikannya pergi - untuk jenis penyambung untuk rangkaian sibuk. Pada masa yang sama, ia mempunyai selak gandingan snap, yang menjadikan penyambungan dan memutuskan kabel mudah.

Q: Adakah mod tunggal atau multimode LC?

A: LC direka untuk menjadi SFF prestasi tinggi yang menggabungkan teknologi tradisional, kemajuan dalam sistem penyebaran, dan cukup serba boleh untuk kedua -dua mod tunggal dan aplikasi serat multimode. Penyambung LC datang dalam mod tunggal dan toleransi multimode. Untuk mod tunggal, ia juga mempunyai LC/UPC dan LC/APC menggilap.

S: Apakah empat penyambung gentian optik biasa?

A: Beberapa tarikh kembali ke hari -hari awal teknologi serat dan kini menjadi usang manakala yang lain berada di canggih. Penyambung yang paling biasa digunakan hari ini ialah ST, SC, FC, MT - RJ, & LC penyambung manakala plastik FOC, Opti - Jack, LX-5, Volition, MU, dan E2000 kurang digunakan pilihan.

S: Apakah perbezaan antara penyesuai optik serat LC biru dan hijau?

A: Penyambung Singlemode Biru mempunyai endface serat UPC (Ultra Fizikal), manakala penyambung singlemode hijau mempunyai enface serat APC (bersentuhan fizikal). Dan ya, penting untuk memahami perbezaannya - terutamanya apabila ia datang untuk menguji.

S: Apakah penyambung serat LC digunakan?

A: Bertemu penyambung: Penyambung LC. Penyambung LC adalah penyambung serat optik faktor bentuk kecil yang direka untuk membuat sambungan cepat dalam aplikasi ketumpatan tinggi -. Mereka adalah versi miniatur penyambung serat SC yang lebih awal (50% lebih kecil) dan mempunyai perumahan plastik persegi dengan ferrule seramik 1.25 mm.

S: Apakah penyesuai optik serat LC?

A: Penyesuai serat optik LC adalah sejenis penyambung yang digunakan untuk menyertai dua kabel atau penyambung serat LC -, membolehkan penghantaran isyarat optik antara peranti. Ia terkenal dengan faktor bentuk kecilnya dan sambungan ketumpatan tinggi -.

S: Bagaimana penyesuai optik gentian LC berfungsi?

A: LC Adaptor berfungsi dengan menyelaraskan dan menyambungkan dua penyambung LC, memastikan sambungan kerugian - rendah dan penghantaran isyarat optimum. Mereka direka untuk mengekalkan penjajaran serat yang tepat dan memberikan kesesuaian yang selamat.

S: Apakah aplikasi umum penyesuai LC?

A: Aplikasi biasa termasuk pusat data, LAN, dan rangkaian telekom di mana penghantaran data kelajuan tinggi - diperlukan. Mereka juga digunakan dalam pelayan - ke - pelayan, suis - ke - suis, dan suis - ke - sambungan router.

S: Bagaimana untuk menyambungkan penyesuai LC dengan betul?

A: Sambung dengan menyelaraskan keyway penyambung dengan kunci penyesuai dan memasukkannya sehingga ia mengklik ke tempatnya. Pastikan sambungan selamat dan kabel diarahkan dengan betul.

S: Bagaimana untuk mengekalkan penyesuai serat optik LC?

A: Pembersihan dan pemeriksaan biasa adalah penting. Gunakan kit pembersihan khusus untuk mengelakkan kerosakan dan memastikan prestasi yang optimum. Elakkan mendedahkannya kepada suhu dan habuk yang melampau.

S: Apakah penyambung LC yang diketengahkan?

A: Penyambung LC Keyed OCC menawarkan akses terhad kepada rangkaian gentian optik melalui sistem penyambung silang fizikal -. Dengan menggunakan penyambung gentian optik LC, pentadbir rangkaian dengan mudah boleh memisahkan rangkaian untuk aplikasi keselamatan atau kerahsiaan.

S: Apakah perbezaan antara LC dan MPO?

A: Ringkasnya, penyambung MTP®/MPO adalah penyambung serat - yang digunakan untuk aplikasi ketumpatan tinggi -, manakala penyambung LC tradisional adalah penyambung serat - yang digunakan dalam pelbagai rangkaian komunikasi rangkaian dan data.
